Levantamento Topográfico Planialtimétrico: O Guia Completo
Por: Andre - 30 de Abril de 2025
O que é Levantamento Topográfico Planialtimétrico
O levantamento topográfico planialtimétrico é um processo técnico que visa a coleta e a representação das características planas e altimétricas de um terreno. Essa técnica é amplamente utilizada em projetos de engenharia civil, arquitetura e agrimensura, sendo fundamental para o correto planejamento e execução de obras.
A expressão 'planialtimétrico' se refere à combinação das dimensões planas (horizontal) e altimétricas (vertical) do terreno. Dessa forma, esse levantamento captura informações detalhadas sobre a configuração do espaço, incluindo a localização de edificações, vias, vegetações e outros elementos presentes naquele local.
Normalmente, este tipo de levantamento é realizado através de técnicas de medições diretas com equipamentos específicos, como teodolitos, níveis e Estações Totais, que garantem a precisão necessária para que os dados coletados sejam confiáveis. Os resultados são representados graficamente em plantas, que mostram tanto a topografia do terreno quanto a sua planimetria.
Além disso, o levantamento topográfico planialtimétrico é crucial na avaliação das condições do terreno, permitindo identificar desníveis, áreas alagáveis, e outras características que possam influenciar na execução de um projeto. Com essas informações em mãos, engenheiros e arquitetos podem planejar com mais segurança e eficiência.
Por fim, é importante ressaltar que esse levantamento deve ser realizado por profissionais qualificados, como topógrafos, que possuem o conhecimento técnico e as habilidades necessárias para garantir a precisão e a legislação vigente em relação a esse tipo de trabalho.
Importância do Levantamento para Projetos de Construção
A importância do levantamento topográfico planialtimétrico para projetos de construção vai além da simples medição do terreno. Ele fornece informações essenciais que fundamentam a tomada de decisões durante o planejamento e execução das obras.
Um dos principais benefícios é a possibilidade de identificar as características naturais do terreno, como a inclinação e os níveis de elevação. Esses dados são vitais para determinar o tipo de fundação e a estrutura necessária para suportar a futura edificação.
Além disso, o levantamento permite a análise do espaço disponível, ajudando a evitar problemas como mudanças de projeto durante a construção ou conflitos com edificações vizinhas. Com informações precisas, é possível otimizar o espaço e maximizar a funcionalidade do projeto.
Outro ponto importante é a assistência na realização de estudos de impacto ambiental. Dados topográficos ajudam a avaliar como a construção pode afetar a drenagem, a vegetação e a vida silvestre local, permitindo o desenvolvimento de soluções que minimizam os impactos negativos.
Por fim, o levantamento topográfico planialtimétrico fornece segurança jurídica ao projeto. A documentação gerada a partir desse processo pode ser utilizada para regularizações junto a órgãos governamentais, garantindo que o projeto atenda a todas as exigências legais e normativas necessárias.
Principais Etapas do Levantamento Topográfico
O levantamento topográfico planialtimétrico envolve diversas etapas que garantem a precisão e a qualidade dos dados coletados. Cada uma delas desempenha um papel crucial no sucesso do projeto. A seguir, apresentamos as principais etapas deste processo.
1. Planejamento: Antes de iniciar o levantamento, é essencial fazer um planejamento detalhado. Essa etapa envolve a definição do objetivo do levantamento, a delimitação da área a ser mapeada e a escolha dos equipamentos adequados. Um bom planejamento garante que o trabalho seja realizado de forma eficiente e com menos chances de erros.
2. Coleta de Dados: Nesta etapa, os topógrafos utilizam equipamentos como teodolitos e níveis para medir distâncias e ângulos. As medições são realizadas em pontos específicos da área, garantindo que todos os detalhes relevantes do terreno sejam capturados. É fundamental assegurar que as medições sejam feitas com precisão para evitar retrabalho.
3. Registro de Dados: Após a coleta, os dados obtidos devem ser registrados de forma ordenada. Isso inclui anotações sobre cada ponto medido, especificando coordenadas, elevações e outras observações importantes. A organização adequada dessas informações é crucial para facilitar a análise posterior.
4. Processamento de Dados: Os dados coletados precisam ser processados utilizando softwares de topografia. Essa etapa consiste em transformar as medições brutas em representações gráficas que demonstram a topografia do terreno. É nessa fase que se determina a planimetria e a altimetria com precisão.
5. Elaboração de Plantas: Com os dados processados, o próximo passo é a criação de plantas que representem graficamente as características do terreno. Essas plantas são vitais para a análise e desenvolvimento do projeto, pois fornecem uma visão clara das informações topográficas.
6. Validação e Entrega: A última etapa envolve a checagem da precisão dos dados e a validação das plantas elaboradas. Após essa revisão, os documentos finais são entregues ao cliente, acompanhados de um relatório que resume os principais achados e observações feitas durante o levantamento topográfico.
Equipamentos Utilizados no Levantamento Topográfico
Os equipamentos utilizados no levantamento topográfico planialtimétrico são essenciais para garantir a precisão e a eficácia do processo de coleta de dados. Cada tipo de equipamento desempenha uma função específica e contribui para a obtenção de informações detalhadas sobre o terreno.
1. Teodolito: Este instrumento é fundamental para medir ângulos horizontais e verticais. O teodolito permite que os topógrafos realizem medições precisas que são essenciais para a definição de coordenadas dos pontos levantados. Ele é amplamente utilizado em levantamentos de grande escala e em obras de engenharia civil.

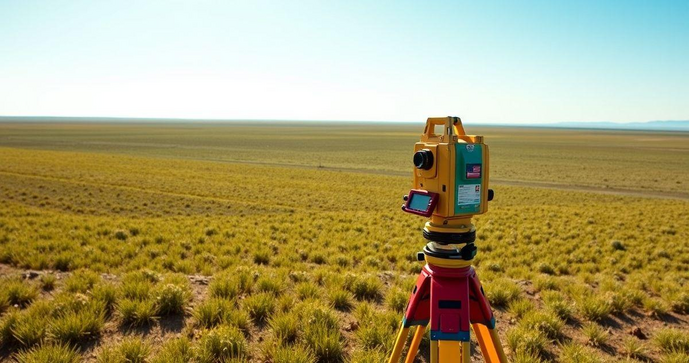

2. Estação Total: Considerada uma evolução do teodolito, a Estação Total combina a medição de ângulos com a coleta de distâncias, utilizando tecnologia eletrônica avançada. Esse equipamento permite a realização de medições rápidas e precisas, economizando tempo e aumentando a eficiência durante o levantamento.
3. Nível: Instrumento utilizado para determinar diferenças de altura entre pontos. O nível é essencial para garantir que a topografia do terreno seja compreendida corretamente, permitindo a implementação de projetos que considerem as elevações adequadas.
4. GPS Geodésico: O Sistema de Posicionamento Global (GPS) geodésico é utilizado para obter a localização exata de pontos em coordenadas geográficas. Esse equipamento é especialmente útil para levantamentos em áreas extensas, onde a precisão do posicionamento é crítica.
5. Medições a Laser: Equipamentos de medição a laser são usados para capturar distâncias com alta precisão, evitando erros comuns nas medições tradicionais. A tecnologia a laser também permite a coleta de dados em ambientes de difícil acesso, aumentando a versatilidade do levantamento.
6. Drones: Recentemente, os drones foram incorporados às práticas de levantamento topográfico. Eles são capazes de realizar mapeamentos aéreos rápidos e abrangentes, coletando dados de forma eficiente, especialmente em áreas extensas ou de difícil acesso. Utilizam tecnologia de fotogrametria para criar modelos tridimensionais do terreno.
É imprescindível que os operadores desses equipamentos possuam o treinamento adequado para garantir a precisão e a segurança durante o levantamento. Além disso, a escolha do equipamento deve ser feita com base nas necessidades específicas do projeto e nas características do terreno.
Como Analisar e Interpretar os Dados Coletados
A análise e interpretação dos dados coletados durante o levantamento topográfico planialtimétrico são etapas fundamentais para transformar as medições em informações úteis para o planejamento e execução de projetos. Essa fase requer atenção aos detalhes e compreensão das técnicas de representação gráfica.
1. Organização dos Dados: O primeiro passo na análise é organizar os dados coletados. Isso inclui a revisão das medições, a verificação de anotações e a eliminação de qualquer informação redundante. A organização adequada garante que todos os pontos medidos sejam considerados e analisados de forma eficaz.
2. Processamento no Software de Topografia: Os dados organizados devem ser inseridos em softwares específicos de topografia, que permitem transformar as medições em plantas e modelos digitais. Esses programas utilizam algoritmos para calcular distâncias, ângulos e altitudes, garantindo a precisão das representações gráficas.
3. Representação Gráfica: Após o processamento, os dados precisam ser representados graficamente. As plantas topográficas incluem informações sobre a planimetria e a altimetria do terreno. É crucial que essas representações sejam claras e que os elementos como curvas de nível, linhas de cota e obstáculos sejam destacados adequadamente.
4. Análise das Características do Terreno: Durante a interpretação, é importante analisar as características do terreno, como inclinações, desníveis e pontos críticos que possam afetar a construção. Utilizar esses dados para realização de estudos técnicos é essencial para garantir a segurança e a viabilidade do projeto.
5. Relatórios e Documentação: A elaboração de relatórios que apresentem os resultados da análise é uma etapa importante. Esses documentos devem incluir informações sobre a metodologia utilizada, os dados coletados, as análises realizadas e as conclusões obtidas. A documentação clara e precisa é essencial para futuras consultas e para atender a exigências legais.
6. Discussão com a Equipe Técnica: Finalmente, é fundamental discutir os resultados obtidos com a equipe técnica envolvida no projeto. Essa troca de informações pode resultar em insights valiosos e na identificação de soluções para potenciais problemas já na fase de planejamento.
Normas e Regulamentações no Levantamento Topográfico
As normas e regulamentações no levantamento topográfico são fundamentais para garantir a qualidade e a precisão dos dados coletados, além de assegurar que os processos atendam às exigências legais e técnicas. No Brasil, existem normas estabelecidas que orientam a prática da topografia e devem ser seguidas rigorosamente.
1. Norma ABNT NBR 13133: Esta norma da Associação Brasileira de Normas Técnicas (ABNT) estabelece os requisitos e os procedimentos para o levantamento topográfico. Ela orienta sobre metodologias de medição, técnicas de coleta de dados e requisitos de precisão que devem ser atendidos pelos profissionais da área.
2. Regulamentações do CONFEA: O Conselho Federal de Engenharia e Agronomia (CONFEA) regula a atividade dos profissionais de topografia no Brasil. Os topógrafos devem estar registrados no Conselho e seguem as diretrizes e códigos de ética definidos por esta entidade, garantindo a legalidade e a responsabilidade em suas atividades.
3. Resoluções do CREA: Os Conselhos Regionais de Engenharia e Agronomia (CREA) também definem normas específicas de atuação para os profissionais da área, estabelecendo critérios para registros, profissionais habilitados e o exercício da profissão. Esses critérios variam de acordo com a região, mas visam assegurar a qualidade dos serviços prestados.
4. Legislações Municipais e Estaduais: Além das normas nacionais, as legislações locais também podem exigir documentos específicos e regulamentos para a realização de levantamentos topográficos. É crucial que os profissionais estejam atualizados sobre as leis pertinentes à sua área de atuação, para garantir conformidade e reduzir riscos legais.
5. Normas de Segurança: Durante a realização do levantamento, é fundamental seguir as normas de segurança, incluindo procedimentos para a proteção dos profissionais e do patrimônio ao redor. O uso de equipamentos de proteção individual (EPIs), sinalização de áreas de trabalho e procedimentos adequados para a mobilização são essenciais.
6. Responsabilidade Técnica: Os profissionais de topografia têm a responsabilidade técnica sobre os dados coletados e os documentos elaborados. Isso exige que mantenham um padrão elevado de qualidade e precisão, além de garantir que todos os procedimentos adotados estejam em conformidade com as normas e regulamentações vigentes.
O levantamento topográfico planialtimétrico é um processo fundamental na engenharia e arquitetura, garantindo a precisão e a segurança dos projetos de construção. Ao longo deste material, abordamos suas principais etapas, equipamentos utilizados, a importância para a construção e as normas que regulam a prática.
A análise cuidadosa dos dados coletados e sua interpretação são cruciais para o sucesso do planejamento, permitindo que profissionais tomem decisões informadas e realizem um trabalho eficiente. Portanto, é essencial que esses levantamentos sejam realizados por profissionais qualificados e em conformidade com as normas brasileiras.
Investir em um levantamento topográfico bem executado não apenas garante a viabilidade do projeto, mas também proporciona segurança e facilita a regularização de obras junto aos órgãos competentes. Dessa forma, o levantamento topográfico torna-se uma peça-chave no desenvolvimento de projetos eficazes e sustentáveis.
